烘干设备核心动力：耐高温不锈钢循环风机

耐高温不锈钢循环风机确实是绝大多数烘干设备（如木材、食品、药材、印染、电镀等行业）的“心脏”和“核心动力源”。

下面我将从为何必须是耐高温不锈钢、核心设计制造难点、选型要点以及未来趋势四个方面，为您进行全面深入的解析。

一、 “耐高温”与“不锈钢”的必要性：生存的基石

烘干设备内部是一个极端恶劣的环境，普通风机在此环境下会迅速失效。耐高温不锈钢循环风机是为数不多的解决方案之一。

1. 应对高温环境 (耐高温)

工作温度：烘干设备内部温度通常在 200°C - 400°C 之间，甚至更高。风机必须能在此温度下长期保持结构强度和稳定性。

材料强度：普通碳钢（如Q235）在超过300°C后强度会急剧下降（屈服强度降低），存在叶片变形甚至断裂的风险。耐热钢通过在钢中添加铬(Cr)、钼(Mo)等元素，在高温下能形成稳定的氧化膜并保持较高的强度。

2. 抵抗腐蚀与氧化 (不锈钢)

湿腐蚀：烘干物料（如食品、药材、染布）会蒸发大量水蒸气及酸性/碱性成分，形成高温高湿的腐蚀性气氛。

干氧化：在高温空气中，普通钢材会迅速氧化（生锈），产生氧化皮，剥落后会破坏动平衡并损伤设备。

解决方案：采用奥氏体不锈钢，如 304、316、321，特别是其高温衍生牌号 304H、316H、321H，以及更高端的 310S（0Cr25Ni20）。它们依靠高含量的铬（Cr）和镍（Ni）形成致密的Cr?O?氧化层，有效抵抗氧化和多种介质的腐蚀。

二、 核心技术与制造瓶颈：从材料到平衡

制造一台合格的耐高温不锈钢循环风机，远比普通风机复杂，主要瓶颈在于：

1. 材料选择与工艺适配性

选材权衡：在成本、耐温等级、耐腐蚀性、强度之间取得平衡。例如，310S不锈钢耐温可达1150°C，但成本远高于321（耐温约700°C）。

焊接工艺：不锈钢焊接易产生晶间腐蚀和热裂纹。需采用特种焊接工艺（如TIG焊），使用匹配的高温焊材，并实施严格的焊缝保护和热处理，确保焊缝强度与母材一致。

2. 结构设计与应力计算

热膨胀系数：不锈钢的热膨胀系数高于碳钢，设计时必须预留足够的热间隙，防止风机在启动升温后与壳体摩擦。

蠕变与疲劳：在高温和离心力的长期作用下，材料会发生“蠕变”（缓慢的塑性变形）。设计需进行蠕变寿命分析和高温疲劳强度计算，确保其在设计寿命内安全运行。

3. 动平衡精度——生命的保障

核心要求：这是风机运行平稳、噪音低、寿命长的关键指标。叶轮必须经过G6.3级或更高（如G2.5） 的动平衡校正。

高温动平衡：专业的工艺是进行高温动平衡试验——将叶轮在加热箱中加热至工作温度，在此状态下进行动平衡校正。这能消除因材料热胀冷缩不均导致的、在冷态下无法发现的失衡问题。

4. 驱动与密封设计

轴冷却系统：为防止高温通过轴传导至轴承端，导致轴承过热失效，常见的设计有：

冷却风盘：在风机轴端安装风盘，利用离心力引入冷空气冷却。

水冷套管：在轴承座与轴之间加装水冷套，强制循环冷却。

有效密封：防止高温腐蚀性气体泄漏并侵蚀轴承。常用迷宫密封、气密封或碳环密封的组合。

三、 选型指南：如何匹配烘干设备

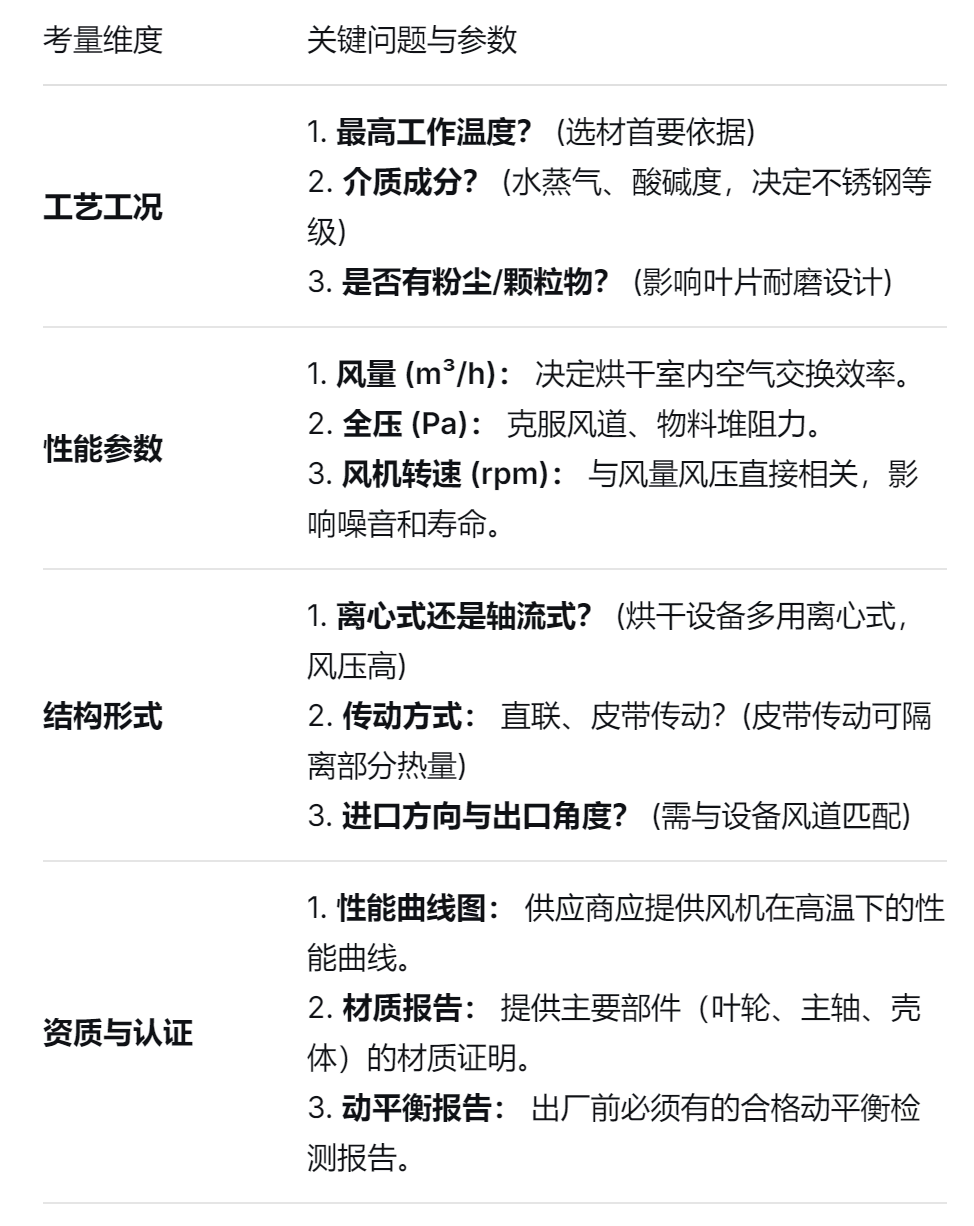

为您的烘干设备选择循环风机时，需重点关注以下参数：

四、 未来发展趋势

智能化与集成化：

集成振动、温度传感器，实现预测性维护，在轴承失效前发出预警，避免整机损坏和生产中断。

材料升级：

在极端腐蚀环境下，开始应用双相不锈钢或镍基合金，以获得更长的使用寿命。

高效节能设计：

采用三元流理论和CFD（计算流体动力学） 对叶轮进行气动优化，设计出效率更高、能耗更低的型线，降低烘干设备的整体运行成本。

耐高温不锈钢循环风机并非普通风机的简单“耐热版本”。它是一个集材料科学、结构力学、焊接工艺、转子动力学于一体的高技术产品。它是烘干设备稳定、安全运行的“心脏”，其选型正确与否、质量优劣，直接决定了整个烘干生产线的产能、能耗和连续运行周期。
